Мощность в нем есть,100 Вт на 8 ома,150 Вт на 4 ома.При работе на нагрузку 4 ома

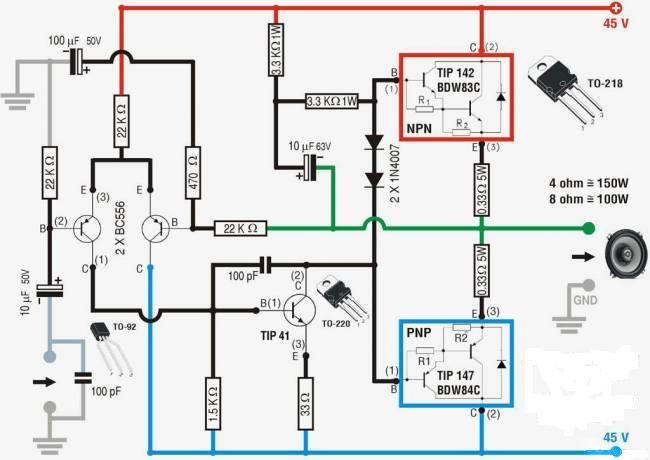

Лично я собрал этот усилитель, мне он понравился лучше чем на микросхемах. Место транзисторов BC556 можно поставить BC557 я особой разницы не почуствовал, на нагрузку в 4 ома я подал 52вольта работает отлично, если сигнал использовать с телефона или плеера то не забивает а вот если от компа то питание можно и понизить или поставить резистор (подобрать). Я поставил тембра блок так как сделал стерео усилитель ( между выходом тембра блока и входом в усилитель нужно поставить резистор, тоже подобрать). Схема:

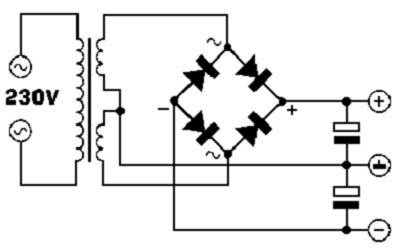

Печатная плата: Схема БП Двухполярный источник питания с напряжением 50Вольт.Конденсаторы примерно 5000-10000мф по на плечо. Диодный мост на 4-8А.Трансформатор 2х18вольт
| |
