Регулятор громкости, баланса и тембра на TDA 1524A
Технические характеристики регулятора:

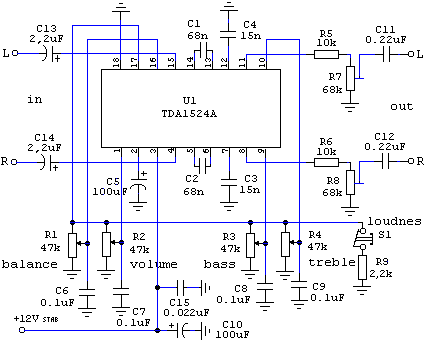

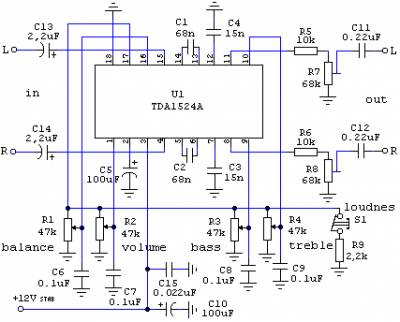

Полоса частот 20-20 000Hz Регулировка тембра на частоте 40Hz (bass) -19/+17db Регулировка тембра на частоте 16Khz (treble) -15/+15db Регулировка баланса -40db Входное сопротивление 10-60K Выходное сопротивление 300Om Регулировка громкости не менее -80/+21,5db Коэффициент гармоник не более 0,3% Относительный уровень шумов не более -80db Напряжение питания 6-18V Данная схема реализована на интегральной микросхеме фирмы Philips TDA1524A Микросхема представляет собой двухканальный, стереофонический регулятор громкости, баланса и тембра низких и высоких частот. Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом. В процессе работы микросхема нагревается. Нужен небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок службы микросхемы | |
