Технические характеристики

Напряжение питания, В: 3.

Ток потребления, мА: не более 60.

Выходная мощность, Вт: до 1Вт на каждый канал.

Отношение сигнал/шум, дБ: 70.


Чувствительность (1 кГц/О,5Вт): 120 мВ.

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он прост в сборке и надежен в работе. Благодаря малым габаритам (размеры печатной платы всего 56x34 мм) и низкому потребляемому току усилитель можно использовать как составной элемент переносной аппаратуры. Усилитель имеет широкий диапазон питающих напряжений от 3 до 12 В.

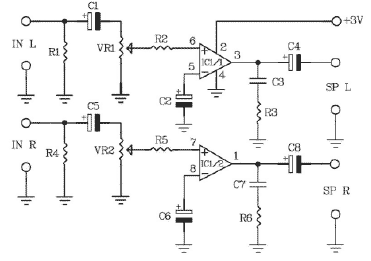

Рассмотрим работу одного из каналов, например левого. Входной сигнал с разъема INPUT L подается через разделительный конденсатор С1 и регулятор громкости VR1 на вывод 6 операционного усилителя TDA2822M. Усиленный сигнал снимается с вывода 3 микросхемы и через разделительный конденсатор С4 подается на нагрузку – левый канал наушников. Цепочка С3, R3 улучшает частотные характеристики усилителя.
Принцип действия правого канала совершенно аналогичен.

Размер печатной платы, мм: 56x34.

R1, R4......................1 kOm
R2, R5......................10 kOm
R3, R6......................10 Om
VR1, VR2................10 kOm
C1, C6.......................0.1мкФ 10в
C2, C4, C6, C8........100мкф10в
C3, C7.......................0,1мкф
IC1.............................TDA2822M

Микросхема часто встречается в китайских магнитофонах!
