ИМС имеет следующие системы защиты: от перенапряжения; от перегрузки (короткого замыкания выхода на "землю" или на питание); от перегрева. Защита от перенапряжения срабатывает при токе нагрузки, превышающем 4 А. Посредством этого можно избавиться от перегрузок, вызываемых индуктивной нагрузкой. Тепловая защита включается при повыении температуры ЧИПа до 165°С и отключается при ее опускании ниже 155°С. Для изготовления выходной индуктивности L1 необходимо намотать 12 витков провода диаметром 0,5...0,6 мм с эмалевой изоляцией на трубку или карандаш такой же толщины, как и R7. Затем в нее вставляется резистор - так, чтобы он нигде не прикасался к ней(чтобы не повредить изоляцию). Емкость конденсатора C2 можно увеличить для лучшей передачи низких частот. Напряжение вторичной обмотки – 2x25 В. Выпрямительный мостик должен быть рассчитан на номинальный ток — как минимум, 6 А. ыпрямленное напряжение без нагрузки ±35-38В. Емкость электролитических конденсаторов C5, C4 4700?10000 мкФ, допустимое напряжение — не меньше 50 В. Конденсаторы желательно зашунтировать плЈночным конденсаторами Јмкости (0,1 - 1 мкФ) в непосредственной близости от выводов микросхемы. ИМС необходимо установить на радиатор.

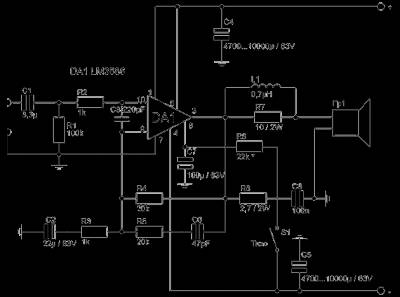

Принципиальная схема:

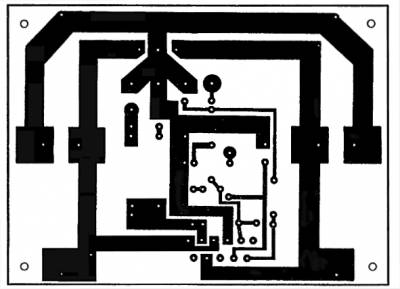

Печатная плата:
|
