Выходная мощность 1 кВт на нагрузку 4 Ом. Напряжение питания двуполярное ±15…±75 В. Основой УНЧ может служить микросхема фирмы APEX типа PA03.
Она обеспечивает заданную выходную мощность при соответствующем напряжении питания.
Однако, вместо PA03 схему можно собрать и на другом, целом ряде микросхем.

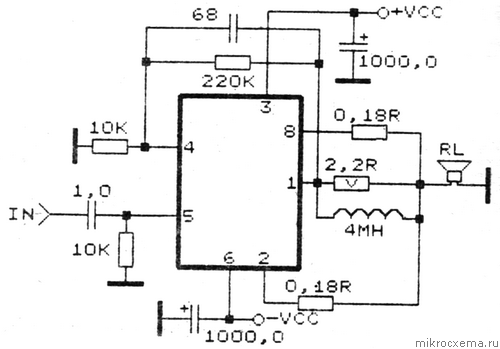

При этом принципиальная схема остается прежней. Итак, ниже приведена табличка, в которой представлены типы микросхем и рабочие характеристики.
Тип Напряжение Мощность Нагрузка
OPA511 ±10…±45 60 4
OPA512 ±10…±45 60 4
PA01 ±10…±28 50 4
PA03 ±15…±75 1000 4
PA04 ±15…±100 400 4
PA10 ±10…±45 60 4
PA12 ±10…±45 120 4
TSC1468 ±10…±45 120 4
|
