1.Усилитель на 2хомную нагрузку работает также устойчиво, как и на 4*омную, выдавая при этом 40 W на канал.
2.Даже при работе на обычные 4*омные динамики усилитель показывает
максимальную мощность 25 W на канал

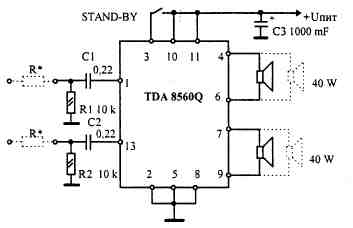

ПЕЧАТНАЯ ПЛАТА LAY
Технические характеристики:
Uпит.= +8...+18 V
Uпит.оптим.= +12...+16 V
Iпотр.макс.- до 4 А (4 ома)
до 7,5 А (2 ома)
Iпотр.средний - 2 А (4 ома)
3,5 А (2 ома)
Iпотр.(Uвх=0) = 115...180 mА
Uвх.= ~40...70 mV (без R*)
Uвx.= ~0,2...4 V (R*= 20...200 кОм)
Кусил.= 46 dB (200 раз)
fраб.= 10...40000 Hz (-3 dB)
Кгарм.=0,1 % (20 W; 2 ома; 1 kHz)
Rнагр.=1,6...1б Ом
В случае подключения усилителя к НЧ -динамикам рекомендуется использовать
НЧ-фильтр или по входу, или по выходу (предпочтительнее по входу)
В случае использования усилителя в домашних условиях источник питания должен иметь
рекомендуемые параметры, трансформатор с габаритной мощностью 80 100 W, вторичная обмотка - на ток до 4 А (Rн=4 Ома)
или до 7,5 А (Rн=2 Ома)
С* - чем больше, тем лучше ( в идеале 47000 mF)
|
