УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см2 В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже для повышения надежности работы ИМС рекомендуется использовать теплопроводную пасту типа КТП-8.

Напряжение питания - двуполярное 10 … 40 В
Пиковое значение выходного тока – 10 А
Ток в режиме покоя – 20…60 мА
Долговременная выходная мощность при коэффициенте гармоник 0,5% и
Uп = ± 35 В, Rн = 8 Ом – 70 Вт
Uп = ± 31 В, Rн = 6 Ом – 70 Вт
Uп = ± 27 В, Rн = 4 Ом – 70 Вт
Пиковая музыкальная выходная мощность (в течение 1 сек.) при коэффициенте гармоник = 10% и
Uп = ± 38 В, Rн = 8 Ом – 100 Вт
Uп = ± 33 В, Rн = 6 Ом – 100 Вт
Uп = ± 29 В, Rн = 4 Ом – 100 Вт
Коэффициент усиления по напряжению – 30 дБ
Диапазон воспроизводимых частот - 20 … 20000 Гц
Входное сопротивление – 22 кОм

Двухполярный источник питания с напряжением +- 27вольт.Конденсаторы примерно по 4700-10000мф

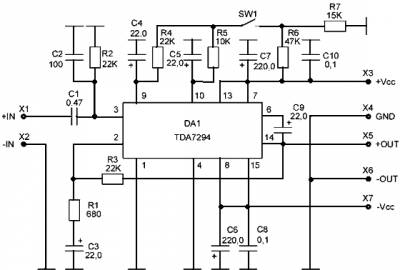

Принципиальная схема:

Печатная плата:
