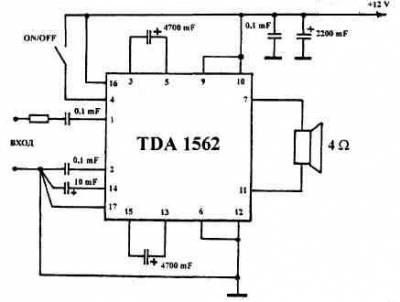

Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом, при питании от однополярного источника напряжением 14,4 В. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение – установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Технические характеристики УНЧ Напряжение питания – 14,4 B (не более 18 В) Пиковое значение выходного тока – 10 А Ток в режиме покоя – 110 …150 мА Ток в режиме MUTE/ST-BY – 25 мА Сопротивление нагрузки – 4 Ом Долговременная выходная мощность, при коэффициенте гармоник 0,03% - 1 Вт 0,06% - 20 Вт 0,5% - 55 Вт (класс Н) 10% - 70 Вт (класс Н) Коэффициент усиления по напряжению – 26 дБ Диапазон воспроизводимых частот – 20…20000 Гц Входное сопротивление – 10 кОм
