Симметричный усилитель НЧ 400Вт
Предлагаю Вам интересную схему симметричного усилителя низких частот, Собраный из исправных деталий и правильно по схеме усилитель работает сразу. Напряжении питания 2х42Вольт. Для продолжительной работы с большой мощностью необходимо все 3 диода прикрепить как можно ближе к теплоотводу выходных транзисторов для тепловой компенсации. По описанию конструкторов усилитель может выдавать больше 400Вт музыкальной мощности при питании 2 х 50 Вольт. Я думаю это не хило.
Краткие характеристики усилителя: Мощность при 8Ом - 145Вт синус При 4Ом - 275Вт синус При напряжении питания +- 50В Усилитель можно нагрузить и на 2Ом ,необходимо только заменить сопротивления 0,33Ом на более мощные и понизить напряжение питания.

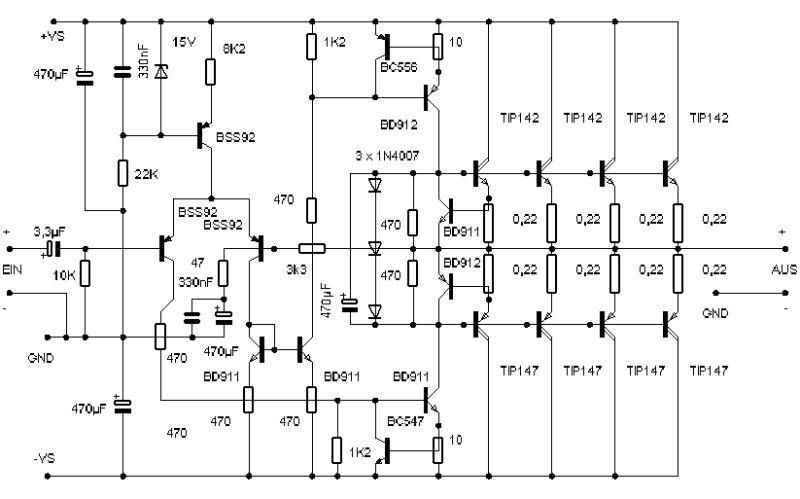

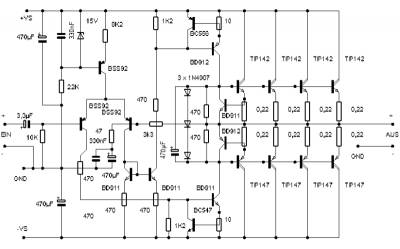

Принципиальная схема:

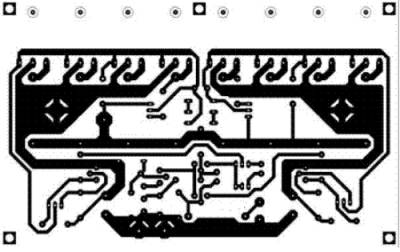

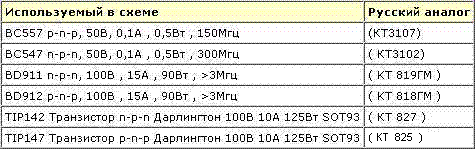

Печатная плата: ЕЩЁ:Большой радиатор для выходных Транзисторов +изоляцию для транзисторов. Детали: Транзисторы BSS92 можно заменить на BC556,BC557. Питание: Двухполярный источник питания с напряжением +- 25-50Вольт , в зависимости от необходимой мощности.Конденсаторы примерно по 10000-20000мф на плечо. Диодный мост на 15-25А.Трансформатор 2х18 – 2х35В.
| |
