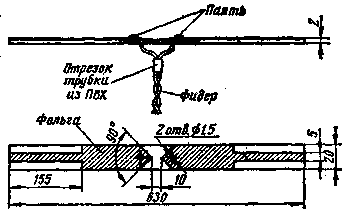

Если требуется быстро изготовить ком-ватную телевизионную антенну, удовлетворительно работающую в метровом диапазоне волн, то удобно использовать для этой цели фольгированный стеклотекстолит или гетинакс. Чертеж антенны показан на рисунке. Незаштрихованные на чертеже участки фольги необходимо удалить. Удаляют фольгу с помощью пассатижей, предварительно прорезав ее острым ножом. Если используют двусторонний фольгированный стеклотекстолит, то фольгу с одной стороны нужно снять полностью. Выбранная конфигурация антенны позволяет несколько выровнять частотную характеристику антенны.  Фидер выполняют из двух свитых вместе отрезков многожильного монтажного провода МГШВ 0,35. Можно применить провод и других сечений. Место установки антенны, как обычно, определяют опытным путем по наилучшему качеству изображения. Примечание редакции. Описанная антенна проверялась редакцией на нескольких телевизорах при различной удаленности от телецентра. На восьмом и одиннадцатом каналах антенна показала хорошие результаты. На первом и третьем каналах качество изображения в некоторых случаях было неудовлетворительным. Очевидно, антенну следует использовать как временную для районов, незначительно удаленных от телецентра.
(Радио 9-72, с.22) | |
