Простая карманная радиостанция

Радиостанция состоит из двух частей: передатчика и приемника. Передатчик собран на плате из стеклотекстолита толщиной 1,5 мм размером 100 мм х 45 м. Приемник — 60 х 45 мм. Почему применяются две платы? Дело в том, что это две независимые конструкции, которые можно совершенствовать независимо друг от друга. Есть еще одна деталь. Такая конструкция очень легко превращается в радиотелефон, так как приемник и передатчик могут работать одновременно, если их расстроить относительно друг друга.

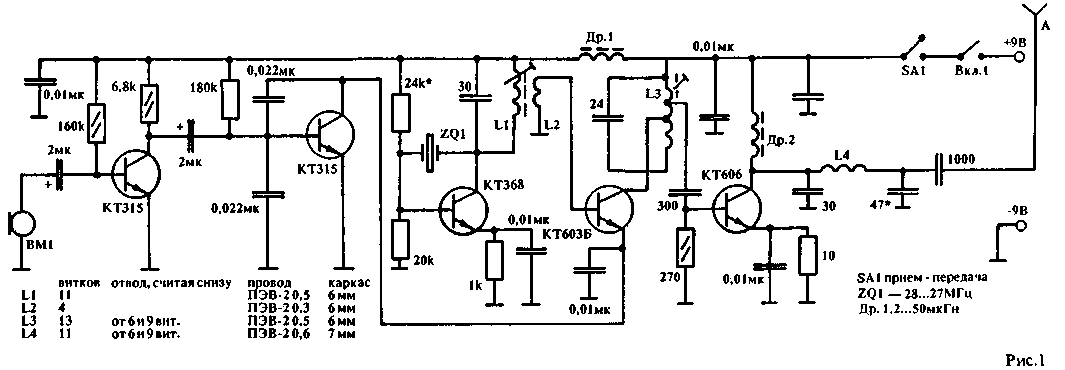

Схема передатчика и данные катушек приведены на рис.1

Передатчик собран на пяти транзисторах. Два транзистора — в модуляторе. Три - в передающей части. Транзисторы не критичны в подборе. В модуляторе можно применить любые кремниевые: КТ315, КТ503, КТ306, т.е. обычно те, что можно выпаять из старых приемников, магнитофонов. В задающем генераторе также — широкий выбор транзисторов. Здесь хорошо работают КТ315, КТ306, КТ316, КТ368. Кварц — на 27 МГц. Во втором каскаде хорошо работают КТ603, КТ604, КТ605. В усилителе мощности можно использовать транзисторы типа КТ610, КТ606, КТ907, КТ922.
Все катушки передатчика намотаны на ПЧ контурах от промышленных радиостанций или радиоприемников. Катушки — с экранами и сердечниками. Настраиваются они очень легко, только нужно иметь простейший волномер.

Настройку начинают с задающего генератора — по максимальному отклонению стрелки волномера. Аналогично настраивают второй и третий каскады. Передатчик уверенно работает от аккумулятора 7Д-0.125Д, что тоже немаловажно для сельского радиолюбителя. В модуляторе вместо микрофона применен капсюль ДЭМШ-1.

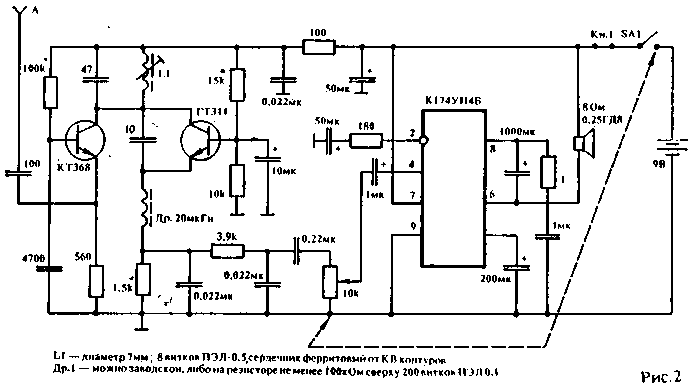

Схема приемника приведена на рис.2.

В качестве усилителя использована микросхема К174УН4В, что достаточно для громкоговорящей радиосвязи. Его настройка доступна даже начинающему. В первом каскаде приемника может работать любой ВЧ-транзистор, как кремниевый, так и германиевый. к примеру, КТ306, КТ368, КТ316, КТ315.
Правильно собранный приемник начинает действовать сразу, а индикатор его работы — шумы. Настраивают его на передатчик от своей же конструкции по пропаданию шумов. Окончательная настройка проводится уже на максимальном удалении двух радиостанций друг от друга.
Уверенный радиус действия — 2,5 км — 3 км. При работе в стационарных условиях и питании в 12 вольт, а также при применении наружной штыревой антенны радиус действия достигает 10 км
