Индикатор влажности

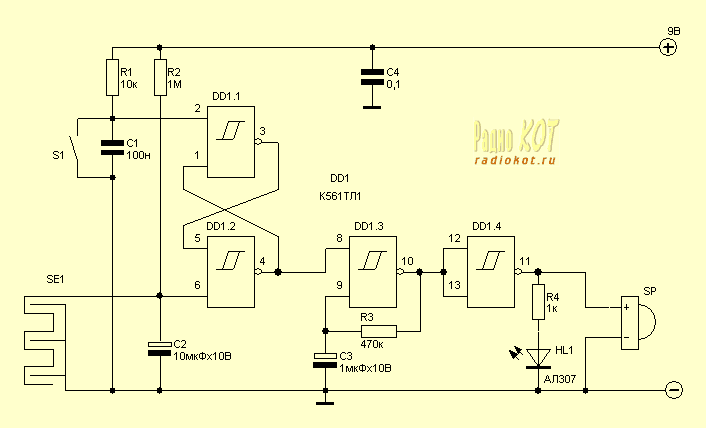

Очень простая схема, а пригодиться может: да везде. Можно положить датчик в кошачий сортир, и вы всегда будете знать о состоянии мочевого пузыря зверя. Правда есть опасность испугать животину, так что будьте осторожны. Всего делов то, что одна микросхема. Когда намокает датчик SE1, начинает пищать зуммер и загорается светодиод. Чтобы выключить тревогу надо высушить датчик и нажать кнопку S1. В схеме используется зуммер со встроенным генератором. Конструкция датчика может быть любой, например можно вытравить вот такой рисунок на куске фольгированного стеклотекстолита. У микросхемы есть забугорный аналог - это CD4093. Источник: www.radiokot.ru
| |
