Одно из качеств передатчика FM BA1404 - превосходная стабильность частоты. Это достигнуто главным образом из-за использования высококачественных катушек с подстроечником. Настраиваемые катушки идеальны для точной настройки частоты, потому что провод намотан на высокопрочной пластмассе, которая сводит к минимуму дрейф частоты. Обычные воздушные катушки не подойдут для передатчика, потому что катушка расширяется и сжимается из за изменения температуры. Это - та самая причина, почему подстроечная катушка была выбрана как замена для воздушной катушки и переменного конденсатора.

Другое качество представленного передатчика BA1404 - совершенно прозрачное звуковое и улучшенное звуковое разделение стерео. Есть несколько факторов, которые объясняют улучшенное звуковое качество и разделение. Первая причина - использование кварца на 38 кГц, который обеспечивает частоту пилот тона для кодера стерео. Другая причина - использование двух фильтрующих конденсаторов 1нФ, один для микросхемы BA1404 и другой для катушки. Эти конденсаторы должны быть как можно ближе насколько возможно к микросхеме BA1404 и переменной катушке, потому что это ОЧЕНЬ улучшит звуковое качество, звуковое разделение и даже стабильность частоты. То, что они делают, - отфильтровывают шум в питающем напряжении. Если шум издает генератор микросхемы BA1404, то будет включать это в переданный звук, затрагивающий оба звук и мультиплексировать сигнал, который является ответственным за чистоту стерео сигнала. Большинство людей не знает, насколько важным является размещение этих конденсаторов, или их неправильное местоположение, далеко от целевых компонентов, или хуже решать не использовать эти конденсаторы вообще.

Другой фактор, который является чрезвычайно важным и который улучшает полное качество передатчика BA1404, включая стабильность частоты, звуковое качественное и звуковое разделение, - использование заземляющего контура на плате передатчика. Рекомендуется, чтобы заземляющий контур всегда использовался в схемах, которые имеют дело с более высокими частотами.

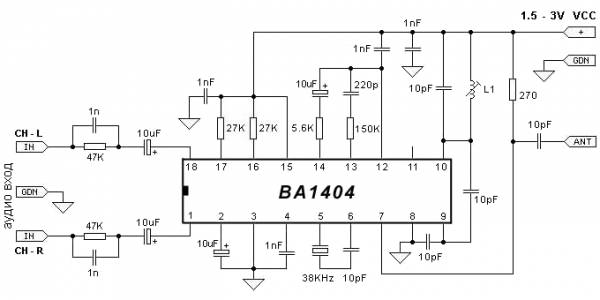

Схема:

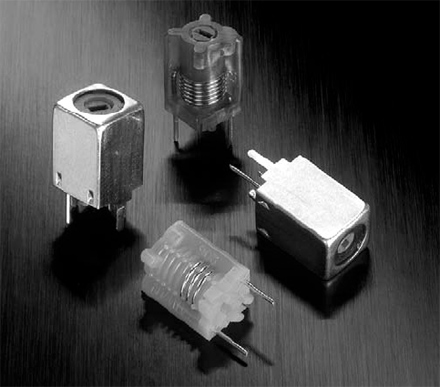

L1-катушка

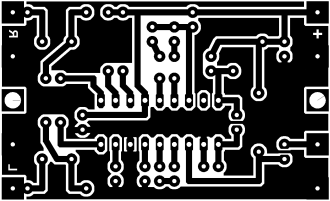

Общий вид:
