12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1)



Основные технические характеристики Напряжение питания 10-18 В Входное наряжеие на выводах3,16,17, max 6,2 В Uвх 50-500 мВ

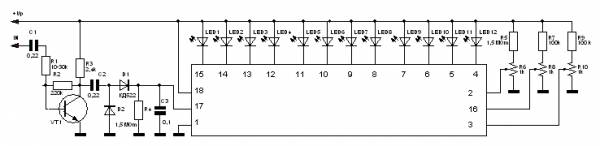

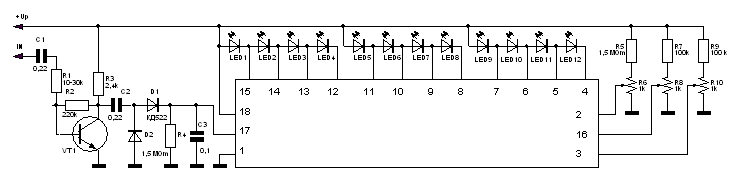

Рис 1. Принципиальная схема

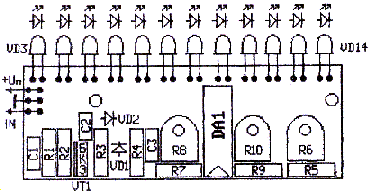

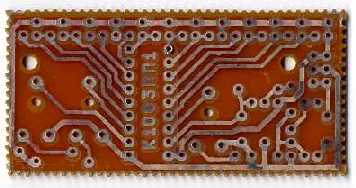

Рис 2. Печатная плата и схема расположения элементов на плате


R6 - регулировка яркости свечения светоиодов. R8 - регулировка зажигания первого светодода. R10 - регулировка зажигания последнего светодиода. Цепь R4,C3 задает время задержки выключения светодиодов (инерционность индикатора)

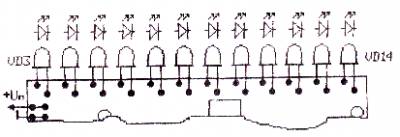

Рис 3. Схема подключения светодиодов в режиме "бегущая точка"





Рис 4. Схема входной цепи при подключении индикатора к выходу УНЧ


Резистивный делитель на входе индикатора определяет максимальный уровень сигнала на входе ИМС. В случае исполнения УНЧ по мостовой схеме вход индикатора подключается к одному из плеч усилителя.
